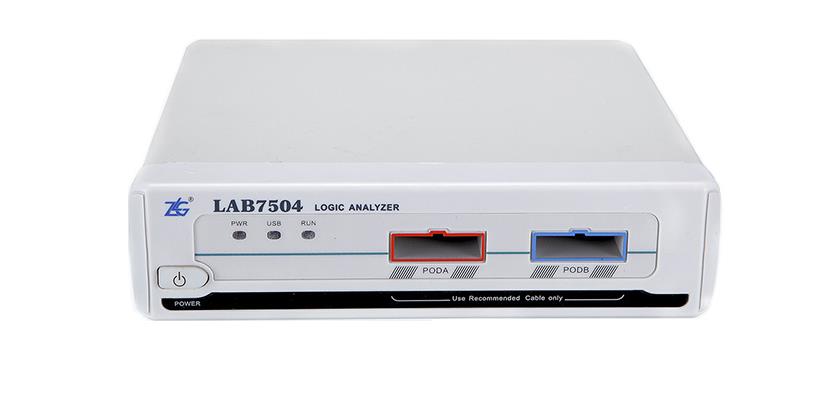

邏輯分析儀是一種類似于示波器的波形分析設備，能夠連續不斷地采集電路的邏輯電平，并通過存儲和波形顯示直觀地呈現信號時序關系，幫助用戶快速調試電路種存在的通信問題。

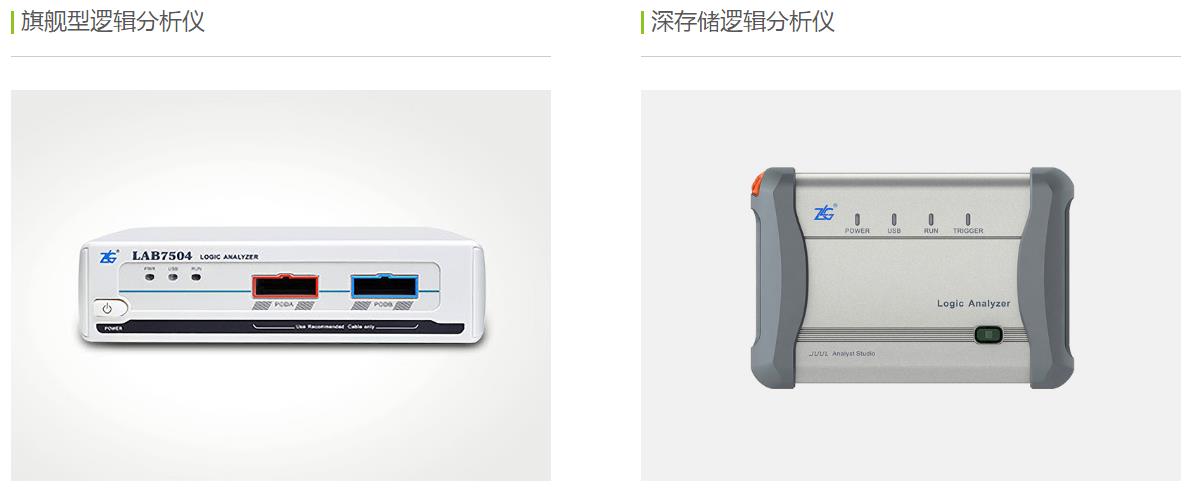

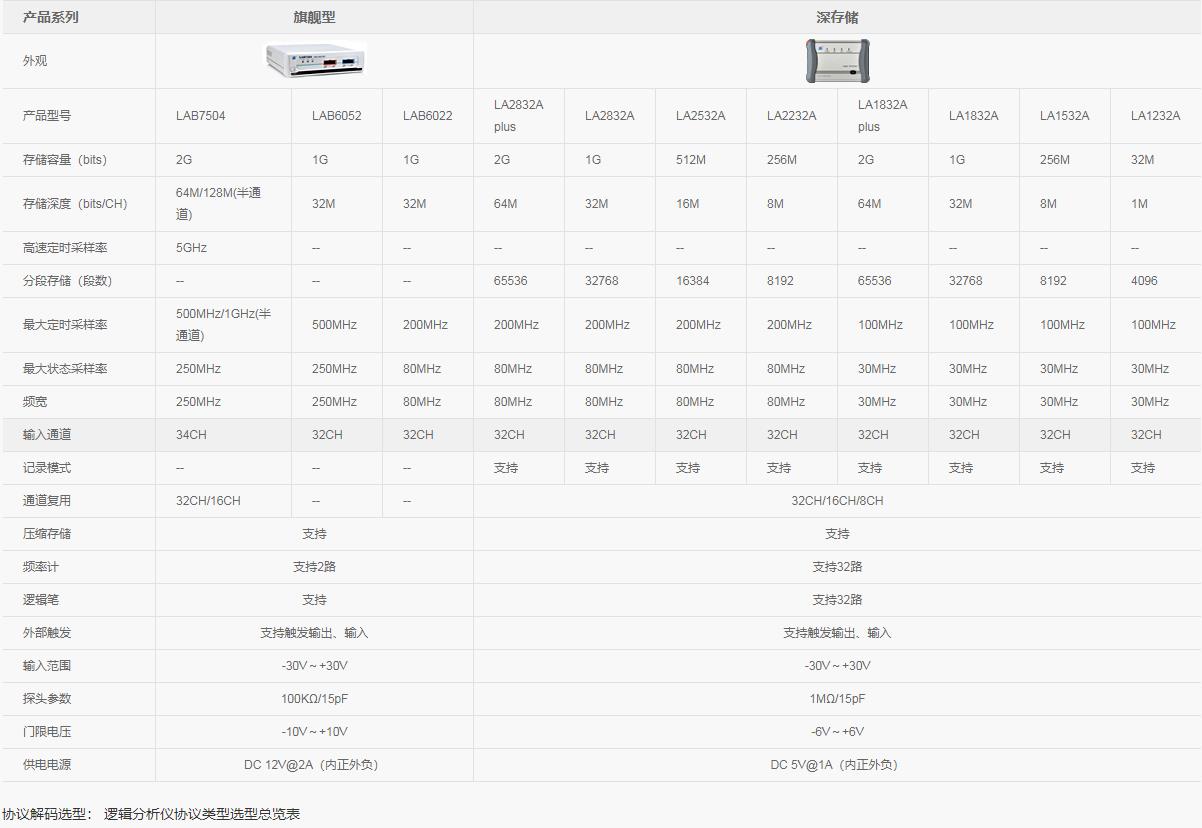

邏輯分析儀選型參數表

功能特色

采樣率高達1GHz

允許用戶靈活設置，滿足廣泛的數字信號調試需求（采樣率越高就能越準確的分析信號時序）。

支持高速采樣模式

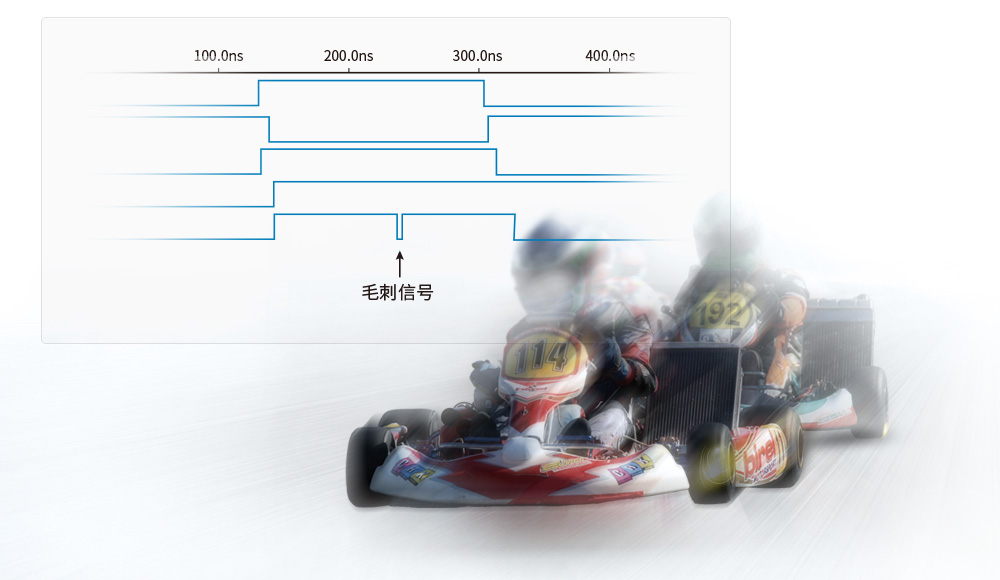

開啟高速采樣模式后，采樣率高達5GHz，即可精確捕獲任何毛刺信號，同時也能精確測量各通道之間的信號時差。

大存儲深度

通道存儲容量高達128Mbits，且支持?jǐn)?shù)據壓縮存儲（Timing、State、Timing-State），用戶可根據實際被測信號不同進行靈活設置，進而記錄更長時間波形。

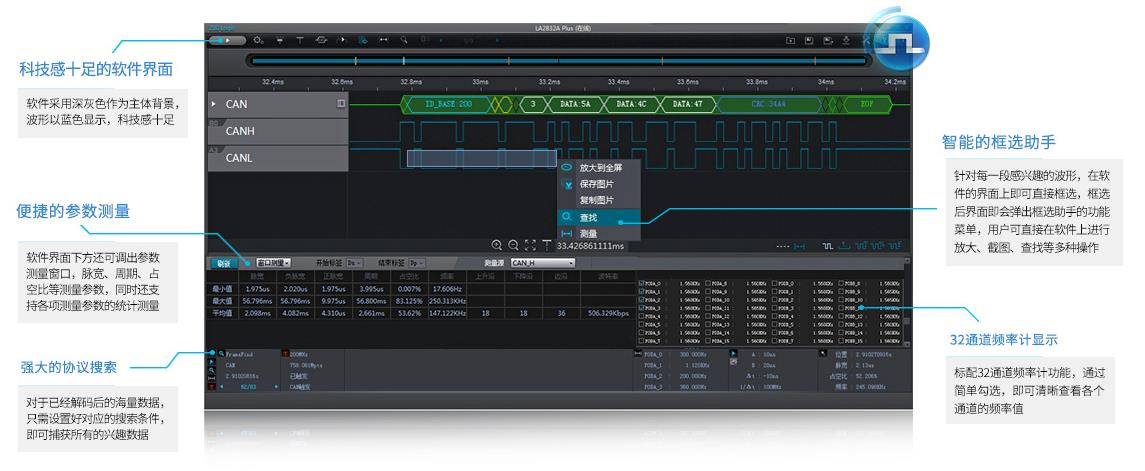

ZLG logic軟件界面

豐富的協議插件

ZLGlogic配備超過60種協議插件，各項協議分類清晰，易于查找，協議插件選擇一目了然。

聯動定位

對于感興趣的事件，ZLGlogic能夠?qū)崿F(xiàn)解碼、波形、搜索、事件列表聯動定位，從任何一個角度都可以快速查找到興趣波形。

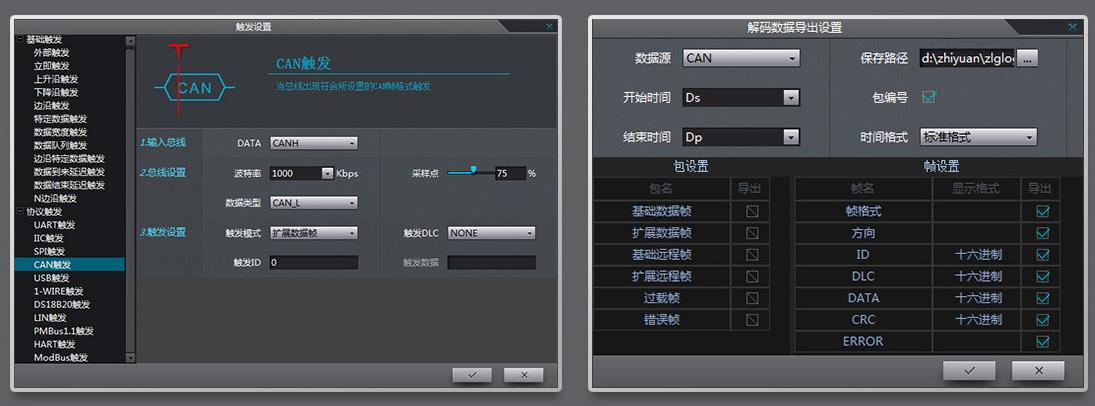

靈活的觸發與導出功能

豐富的觸發方式對于協議數據捕獲而言至關重要，ZLGlogic擁有非常豐富的觸發方式，用戶可以靈活選擇。同時還具有強大的數據導出功能，用戶可在導出前靈活設置數據的包設置和幀設置，從而迅速得到所需的文件格式。

智能過濾存儲

分段存儲及條件存儲，智能記錄，實時過濾冗余數據、存儲有效信息，極大的提高調試分析效率。

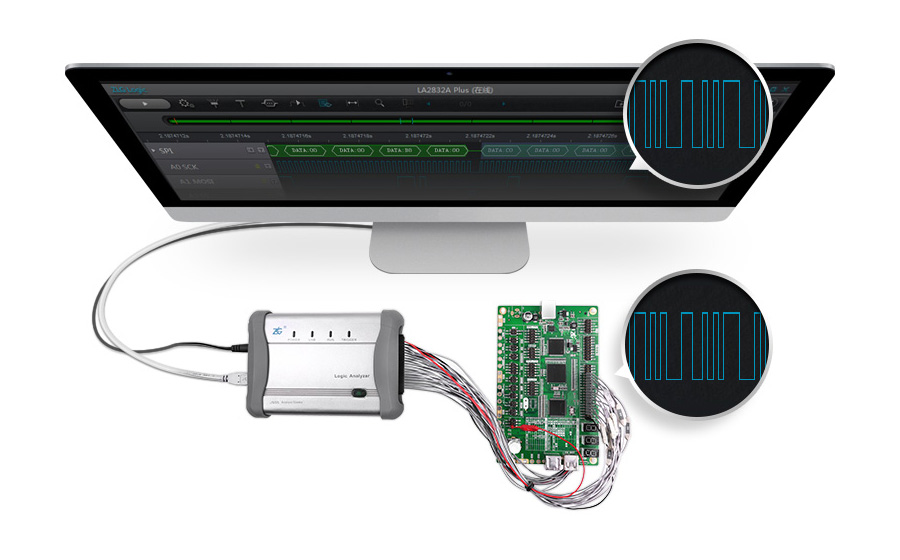

高保真不間斷實時記錄

支持低速協議超長時間記錄，數據實時傳回PC存儲，不受設備存儲容量限制?；跓o損壓縮算法，保證最高采樣率下不占用額外帶寬，實現高保真數據采樣。
