TBS2000系列示波器可以捕獲和顯示明顯多得多的信號，幫助您更快地評估設計。全新的波形上面光標讀數和 32 種自動測量，使您能夠簡便地、滿懷信心地分析信號，每種功能都擁有豐富的小貼士，幫助您迅速選擇正確的功能。TekVPI探頭接口不僅適用于傳統 BNC 連接，還支持最新有源電壓探頭和電流探頭，應用范圍極廣，專業的設計，讓你的工作更輕松。TBS2000系列是為了簡便操作和快速操作教學專門設計的。專用控制功能可以迅速進入重要設置，您可以更快地評估信號。許多示波器僅有 8 個豎格和 10 個橫格，而 TBS2000則提供了 10 個豎格和 15 個橫格，您可以看到更多的信號信息。顯示器還為測量結果和菜單信息提供了更多的空間。

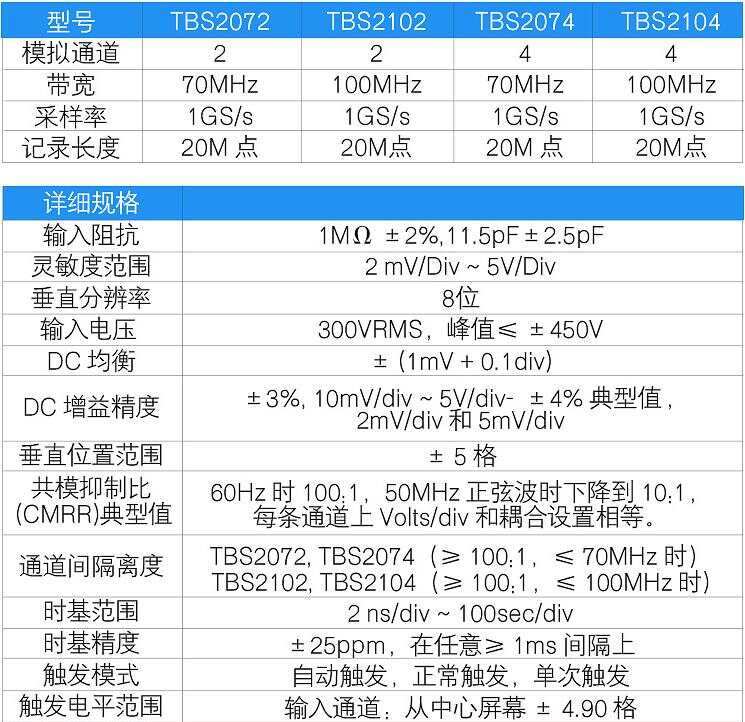

TBS2000系列示波器選型參數表

FFT功能

按專用前面板 FFT 按鈕，您可以使用 FFT 功能，了解信號的頻率成分?？梢灾伙@示 FFT，或打開源波形顯示，同時查看頻譜和時域波形。透明讀數顯示重要設置，而不會擋住 FFT 顯示。

功能特色

長記錄長度及卷動和縮放

可以選擇記錄長度，從 2000 個樣點直到 20M 樣點，捕獲長時間記錄。超長記錄長度將幫助您找到異常信號，檢驗數字通信。為幫助瀏覽長采集數據，縮放功能可以迅速卷動記錄，放大查看信號細節。

FFT功能

按專用前面板 FFT 按鈕，您可以使用 FFT 功能，了解信號的頻率成分?？梢灾伙@示 FFT，或打開源波形顯示，同時查看頻譜和時域波形。透明讀數顯示重要設置，而不會擋住 FFT 顯示。

內置小貼士，設置更迅速

HelpEverywhere 是 TBS2000 上獨有的功能。在您瀏覽主要菜單時，它會即時顯示幫助信息。小貼士包括測量信息、應用小貼士 、 文字和圖形形式的整體指引 。 您可以從HelpEverywhere 菜單中打開和關閉小貼士。

主要性能指標

2 個和 4 個模擬通道型號；

100和70 MHz帶寬型號；

高達 1 GS/s 的采樣率；

所有通道上20 M記錄長度；

5年保修。

主要特點

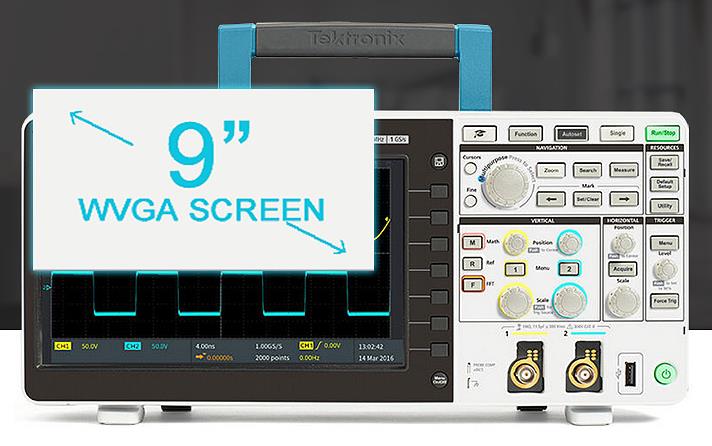

9英寸WVGA彩色顯示器；

15個水平格，顯示的信號多出50%；

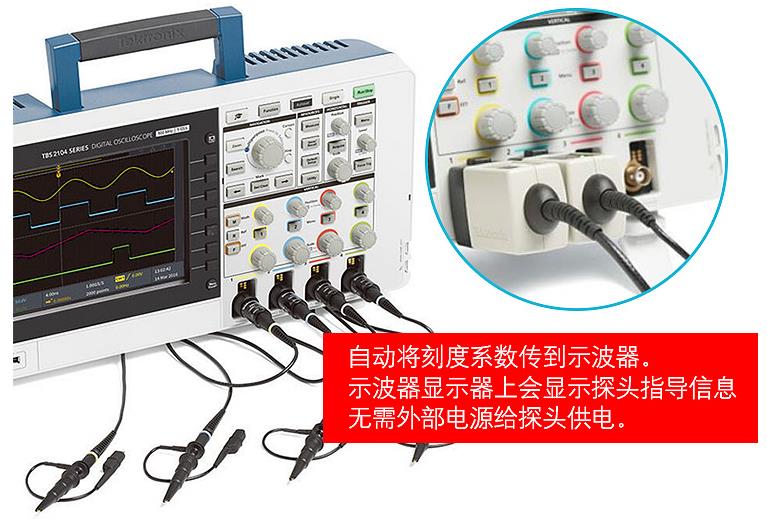

ekVPI探頭接口支持有源探頭、差分探頭和電流探頭，支持自動定標和單位；

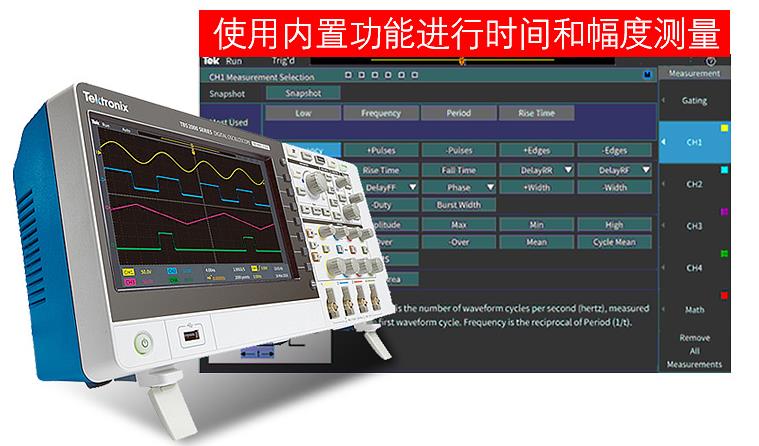

32種自動測量和FFT功能，全面分析波形；

HelpEverywhere提供有益的屏顯小貼士；

內置示波器介紹手冊，提供操作說明和示波器基礎知識；

2通道型號，重僅2.62 kg (5.8磅)，攜帶方便。
