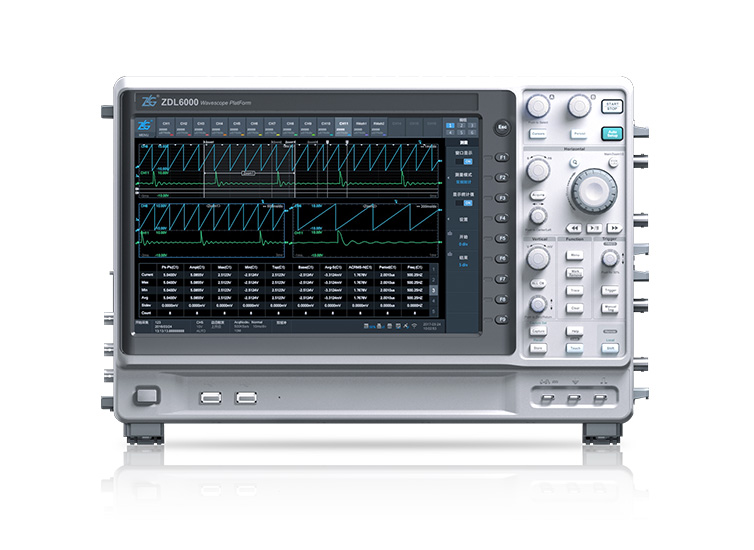

ZDL6000示波記錄儀提供多種信號輸入板卡以適應不同場景的測試需求，最高選配多達20多種輸入板卡，一臺示波記錄儀一次最多可裝配8個板卡。

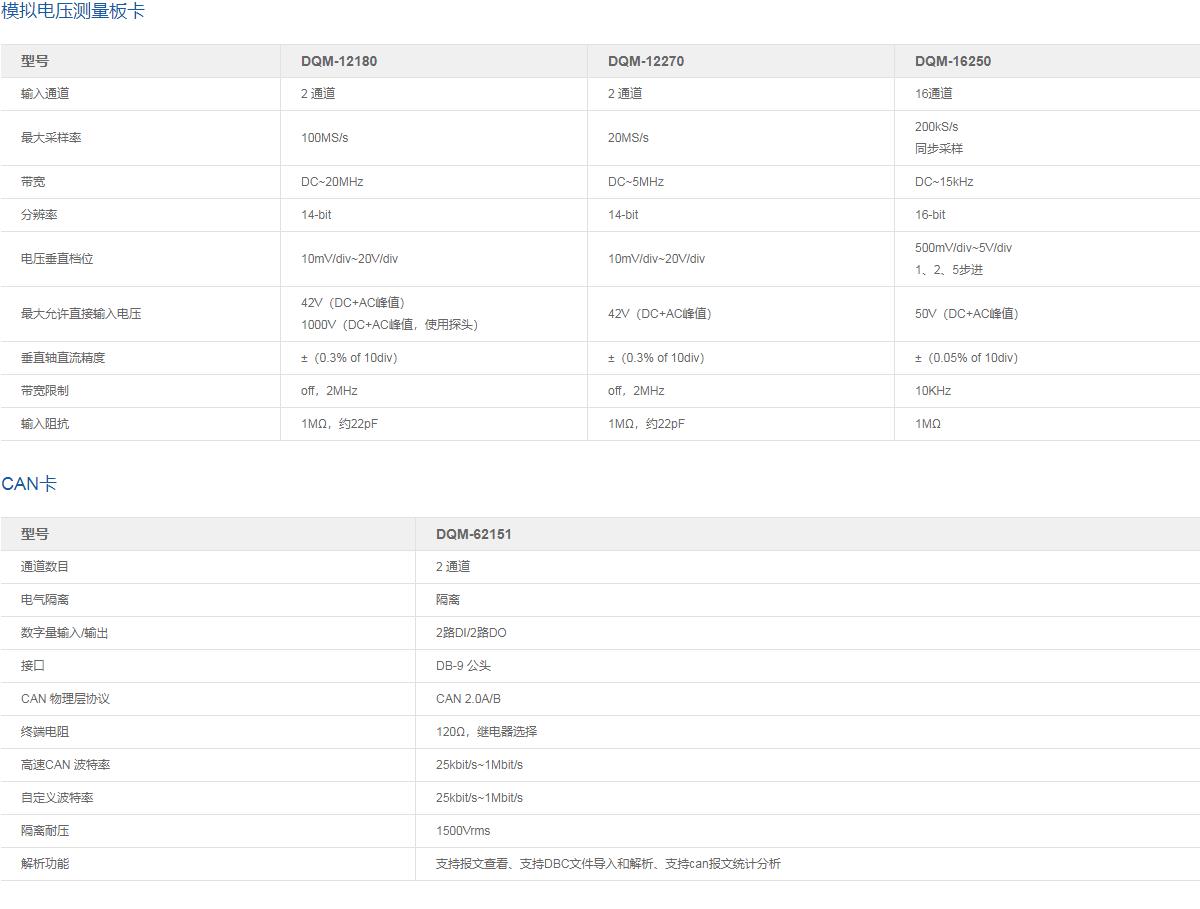

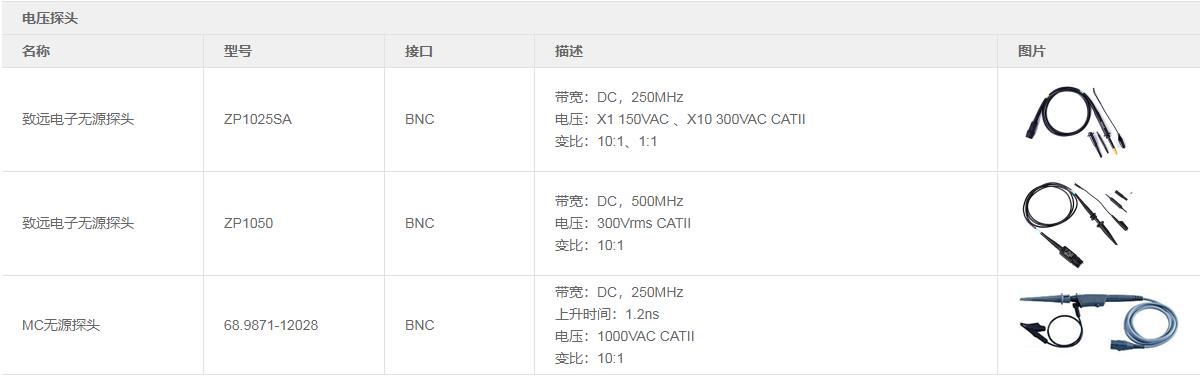

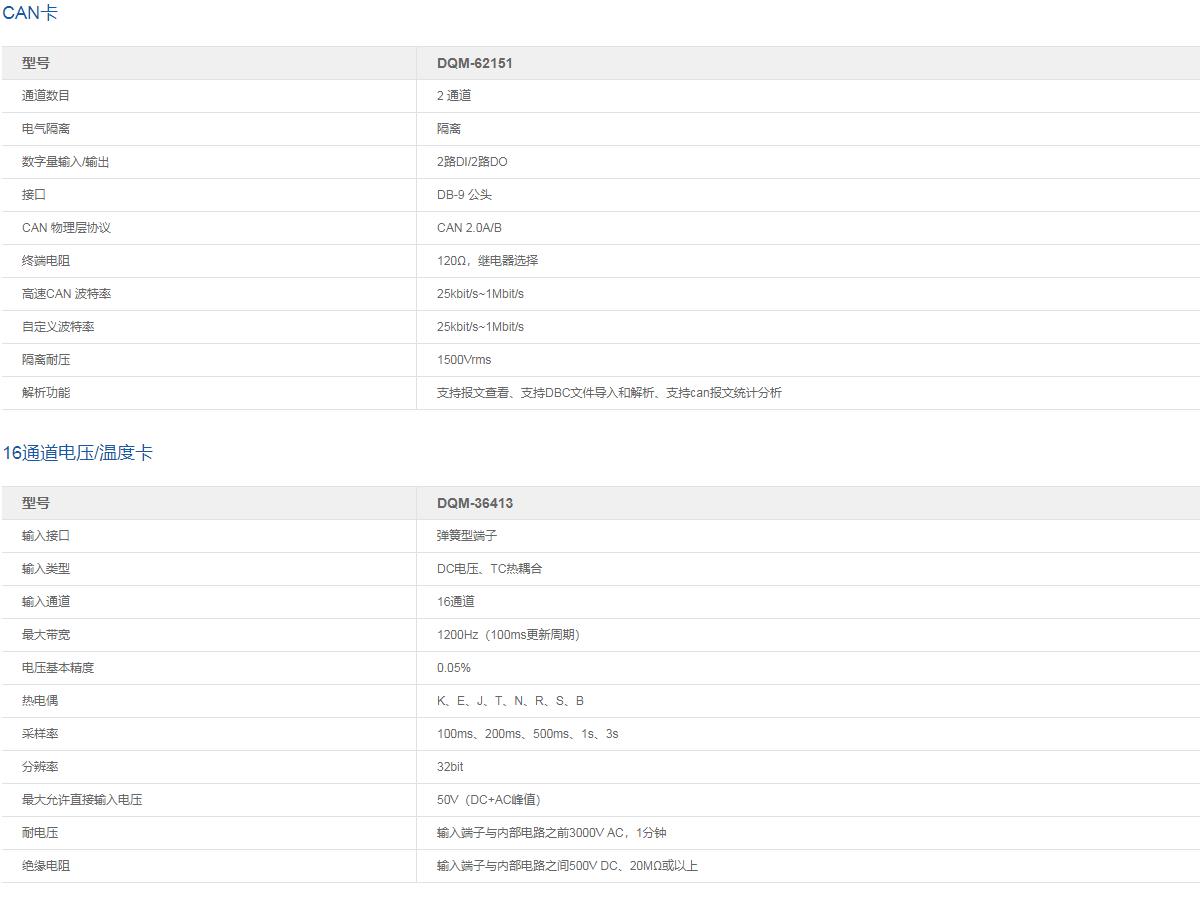

ZDL6000示波記錄儀選型板卡及配件

功能特色

多種信號自由搭配

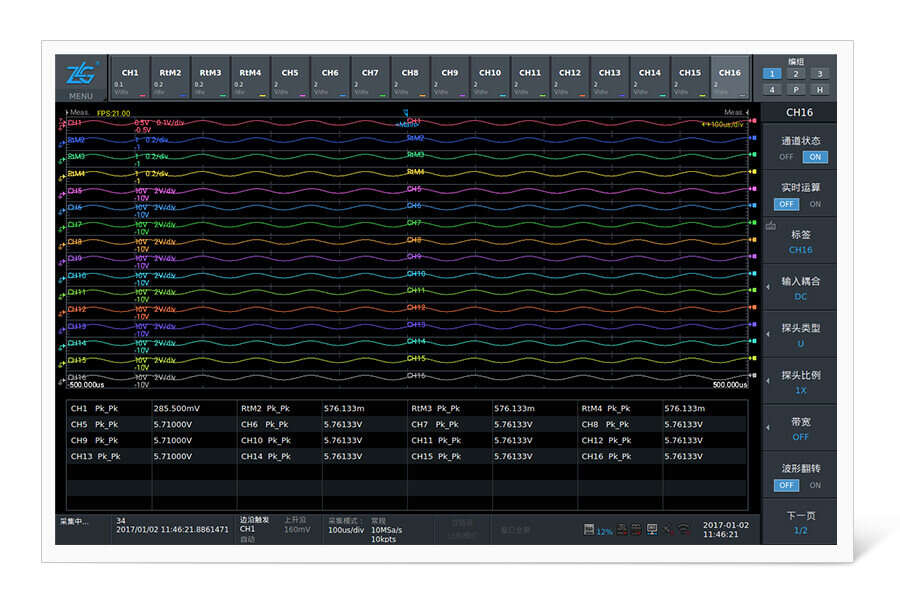

示波記錄儀可以提供電壓、電流、CAN、溫度…等多種輸入板卡，通道最多可達128CH。用戶可根據具體的測試需求自由組合電信號和物理信號，滿足各種場景下的測試需求。

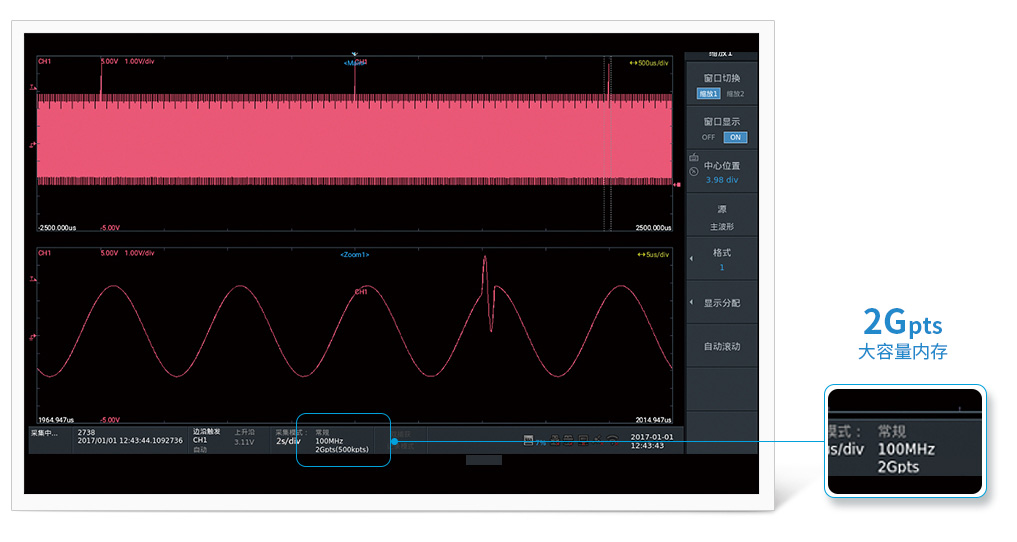

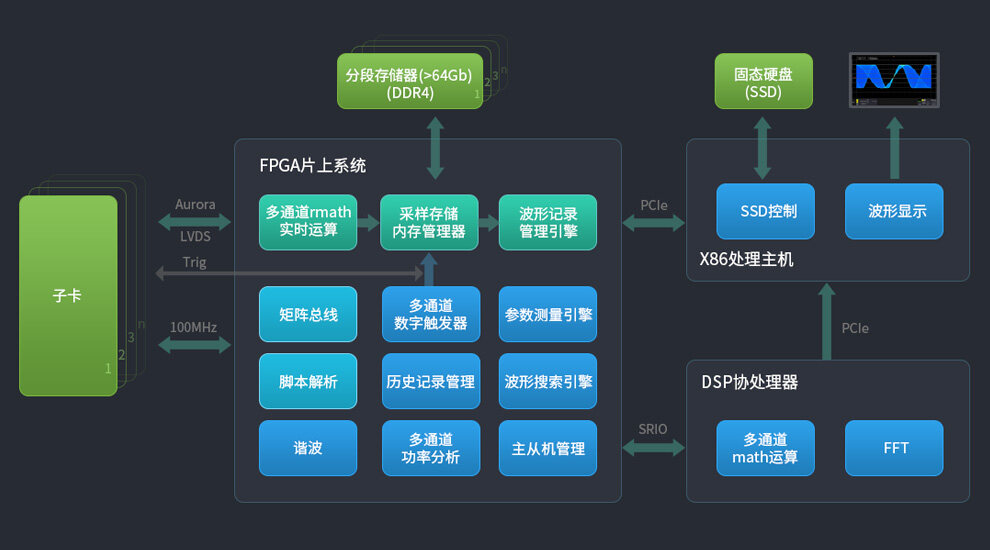

2Gpts大容量?jī)?nèi)存波形存儲

在示波模式下，實時波形存儲深度高達2Gpts，配合最高可達100MS/s采樣率的板卡，非常適合長時間的波形采集。如果8個卡槽全部選配，可輕松實現16通道隔離示波器功能。

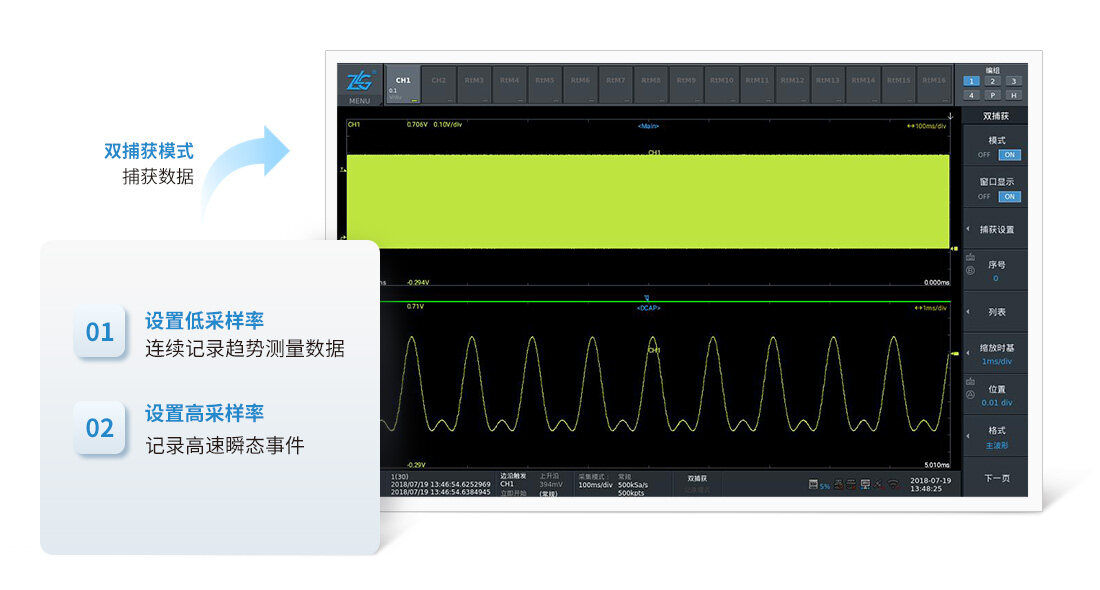

雙捕獲模式

通過雙捕獲功能，可以同時設置兩個不同的采樣率來滿足數據捕獲要求。在波形處于正常狀態時，保持低采樣率記錄波形變化趨勢，一旦波形滿足觸發條件，示波記錄儀將立即切換到最高100MS/s的速度記錄高速瞬態事件。

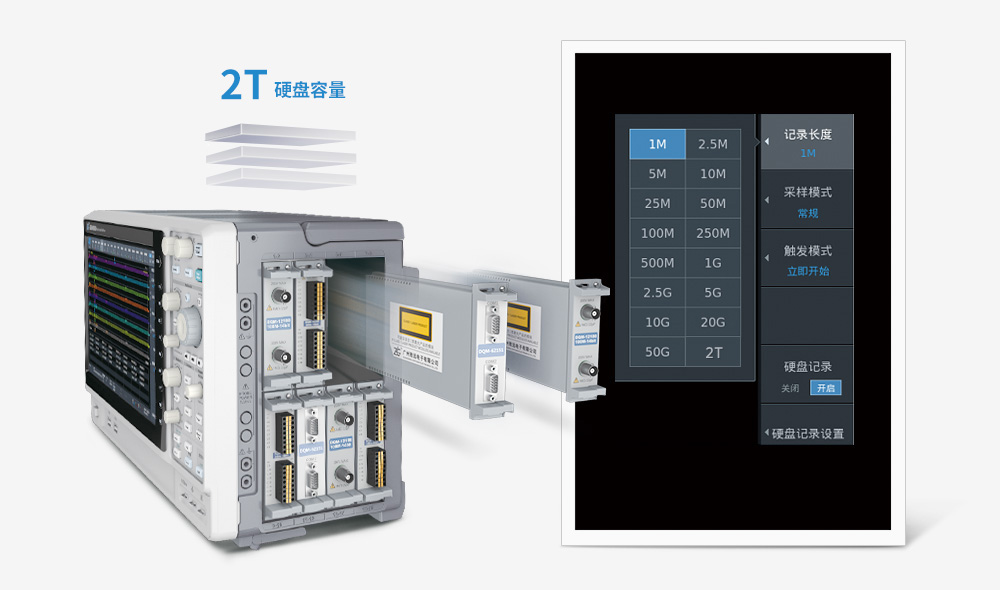

最高2T固態硬盤存儲

在記錄模式下，示波記錄儀最高可選配2T固態硬盤實時存儲，實時記錄采樣率可達1MSa/s，用作測量平臺時，耐久性測試的數據記錄時間可長達500天。

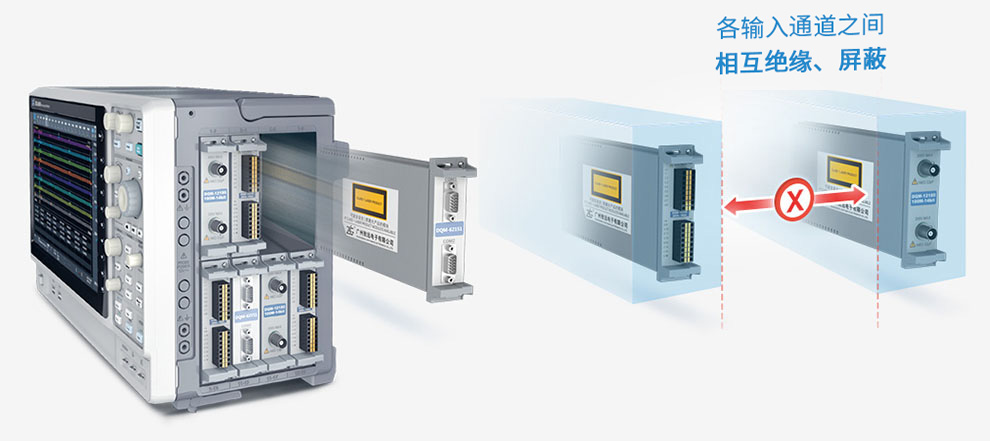

輸入通道之間全隔離測量

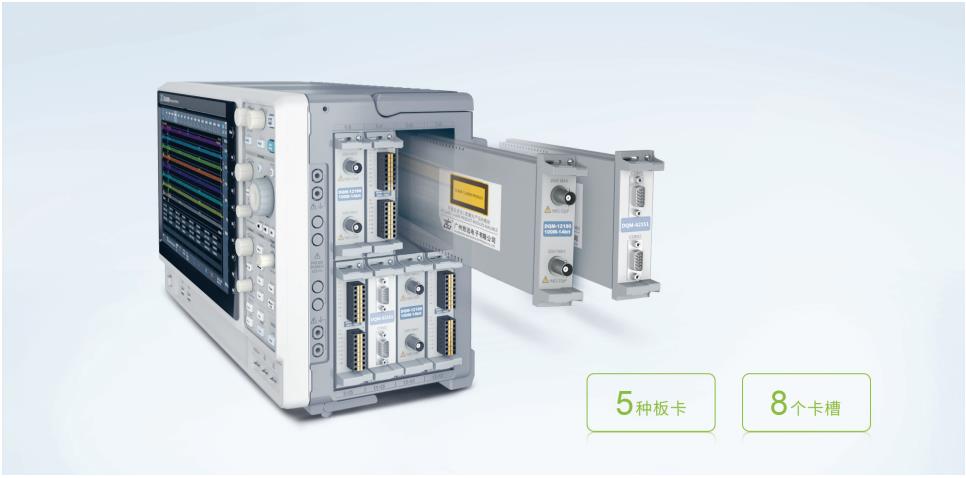

每臺示波記錄儀標配8個板卡卡槽，各輸入通道之間相互絕緣隔離，盡可能地確保在強干擾、多參考電壓等復雜環境下的精確測試。

計量級板卡精度

精度是測試的基礎。無論采樣率的要求如何，ZDL6000的示波板卡都能發揮計量級的作用的測試精度，才能滿足復雜場景下的測試要求。ZDL6000的示波板卡測量精度最高可達0.3%，非常適用于SiC、GaN等新材料電力電子器件的精確測量，同時可以作為標準實驗室的計量檢測依據。

所有通道同步測試

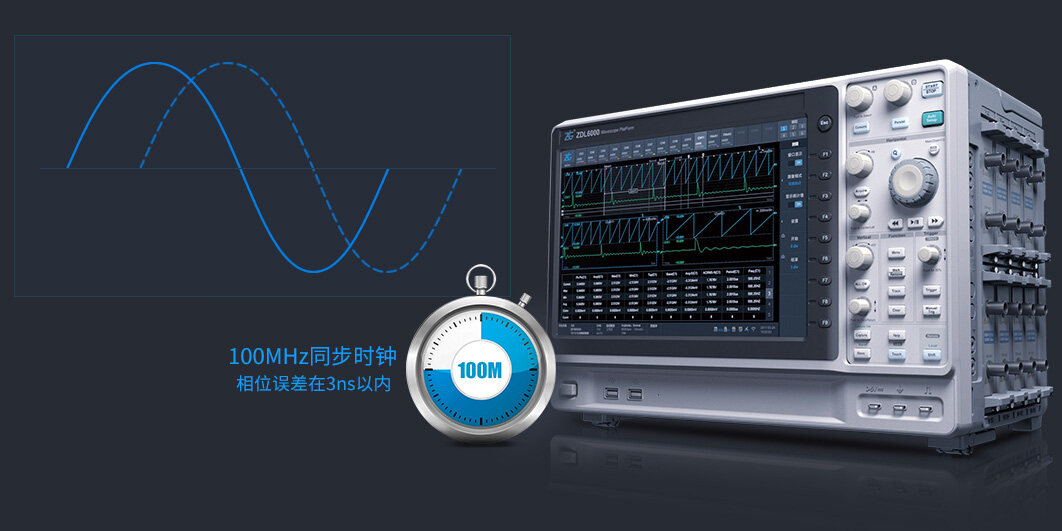

示波記錄儀內部設有高穩定性溫度補償?shù)?/span>100MHz同步時鐘，避免了溫度帶來時鐘漂移所引入的測量誤差。同時也保證了每一個通道ADC的采樣相位同步，減少了測量時通道間相位角所引入的誤差，誤差在3ns以內，保證所有通道信號同步測量。
