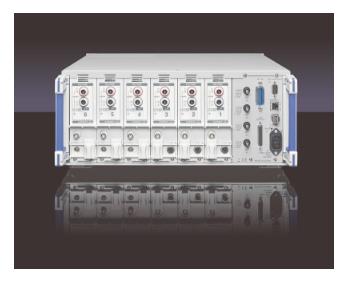

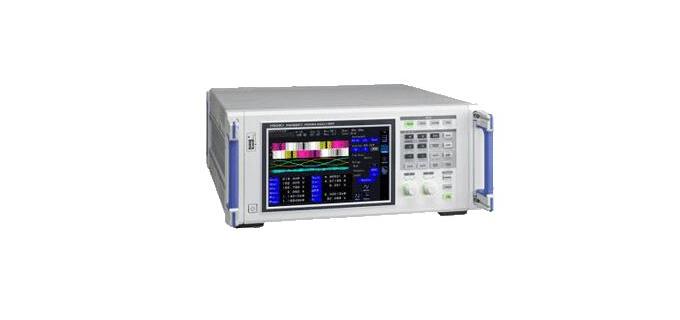

PW6001功率分析儀,PW6001功率分析儀寬廣且穩定的頻率特性,類似于SiC半導體器件的普遍使用，開關設備高速化要求提升，功率測量的帶寬要求日益提高。PW6001和我司之前的機型3390相比，頻帶和采樣率是其10倍。 高精度、寬頻帶且高穩定性。兼?zhèn)涔β蕼y量中重要的三要素，內含技術的基本性能實現詳細的功率分析。

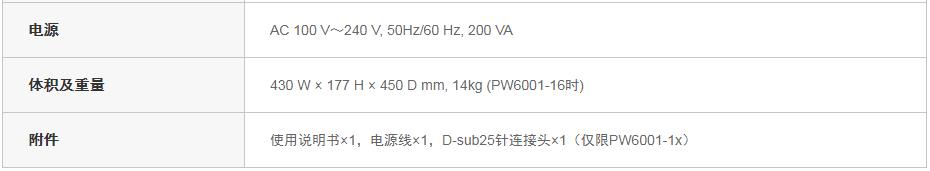

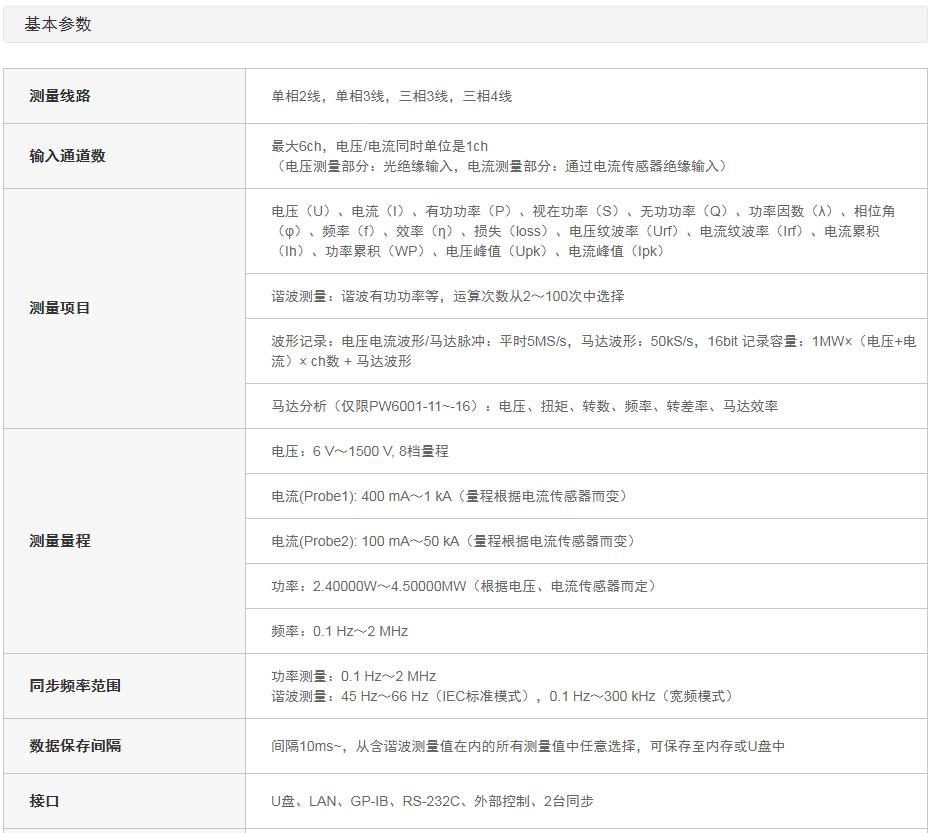

PW6001規格表

功能特色

寬廣且穩定的頻率特性

類似于SiC半導體器件的普遍使用，開關設備高速化要求提升，功率測量的帶寬要求日益提高。PW6001和我司之前的機型3390相比，頻帶和采樣率是其10倍。 高精度、寬頻帶且高穩定性。兼?zhèn)涔β蕼y量中重要的三要素，內含卓越技術的基本性能實現詳細的功率分析。

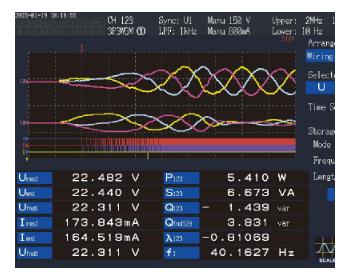

無需示波器的波形分析

除了電壓、電流以外，還能同時顯示扭矩傳感器和編碼器信號。不僅具備觸發、預觸發功能，還有PWM波形觸發、編碼器脈沖觸發等便于進行馬達分析的觸發功能。

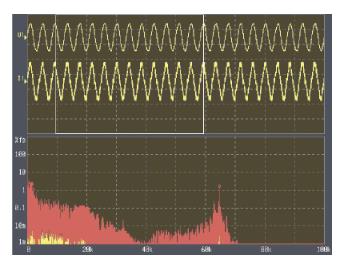

FFT分析目標波形

最大2MHz的頻率分析。可任意指定波形的分析范圍，可顯示前10個點的峰值和頻率。可以觀測諧波中無法顯示的頻率成分，并保存測量結果描繪目標波形的數字LPF根據測量對象選擇截止頻率。數字LPF徹底去除干擾，并描繪出目標波形。

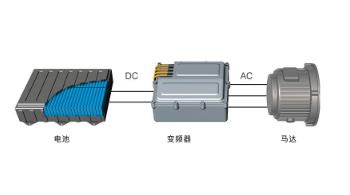

效率測量中重要的DC精度

測量DC/AC變頻器這的效率時，不僅是AC精度，DC精 度也很重要。PW6001的DC功率精度±0.02%rdg. ±0.05% f.s.*，可正確且穩定的測量效率，僅限主機精度。

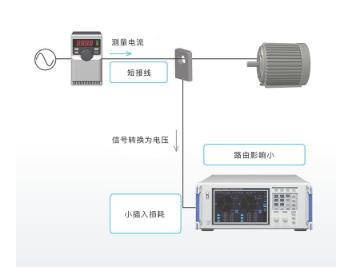

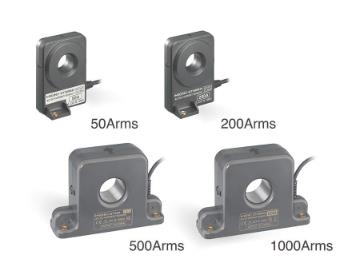

針對高精度測量的專用電流傳感器設計

將電流傳感器連接到測量對象的配線上。減輕了配線和 測量儀器損耗的影響，能夠在最接近實際工作環境的接 線狀態下測量高效率系統。

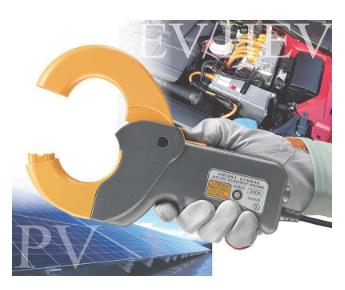

高精度鉗式電流傳感器

廣泛的溫度特性，使用溫度范圍-40℃? 85℃?？捎糜诤銣厥覂鹊脑O備工作評估或溫度變化劇烈的儀器內部。可靠的性能幫助用戶進行測量。

傳感器組合精度±0.11%

主機精度±0.05%加上傳感器精度±0.06%，可以實現±0.11% 的高精度。而且豐富的傳感器種類能夠測量10mA微小電流到1000A的大電流。
